MOT解錠機能とは

MOT/PBXと解錠装置、電話機を連携させ、電話機からの特番ダイヤルで電気錠の解錠を行う機能です。通常7Mの解錠距離ですが、中継器(最大4台)を設置することで最大60Mまで解錠距離を伸ばすことが出来ます。その為遠隔での解錠が可能となります。

設置場所例

保育園・幼稚園 保育園・幼稚園
 老人ホーム 老人ホーム
 集合住宅・マンション 集合住宅・マンション
 レンタルオフィス レンタルオフィス

メリット

遠隔での解錠によりドア(解錠部)へわざわざ行かずに解錠をすることが出来ます。その為、幼稚園・保育園・老人ホーム・集合住宅・マンションなどのエントランスが遠い場合でも受付担当の方・もしくは解錠機能を付与された担当・部屋の住人などがその場にいながら解錠をすることが出来ます。
また、接客中でも簡単にその場で解錠が可能となります。一般事務所でもエントランスまで行かずに解錠が可能となります。
鍵穴のない電子錠を利用している為、一般的な鍵に比べセキュリティが高く(ピッキングされない)、電池式なので配線工事も不要という手軽さもメリットです。

さらに、レンタルオフィスやコワーキングスペースと言った会員・非会員により解錠権限の有無を変化させたい業態についてもMOT/PBXに登録された電話機へ解錠機能の付与を行うことで会員のみ解錠が行えるようになります。入退室の履歴も管理出来るので無人受付の実現も可能となっています。

ドア解錠と連携した勤怠管理システム

MOTクラウド勤怠管理システムならドア解錠機能と連携した勤怠管理システムの構築が可能です。
スマートフォンから解錠・出勤、退勤打刻を行うことができるため、打刻による漏れや不正を防止することができます。
クラウド勤怠管理システム
MOTクラウド勤怠管理システムの詳細はこちら

概要

MOT/PBXに登録された電話機より、解錠特番をダイヤルすることで、電気錠の解錠操作を行う機能です。 MOT/PBXの専用アプリ「MOT/Phone」アプリのワンタッチ機能を利用することで簡単に解錠を行うことができます。
また、内線番号ごとに解錠権限を付与することができ、MOT/PBXユーザ画面より、入退室の履歴を閲覧することが可能です。

構成

  • 1.MOT/PBX と解錠装置を連携させることにより、電話機からの特番ダイヤルで電気錠の解錠ができます。
  • 2.解錠装置と電気錠の間が無線通信のため、ドアまでの配線が不要です。
  • 3.電気錠は既設ドアにも簡単に取り付けできます。

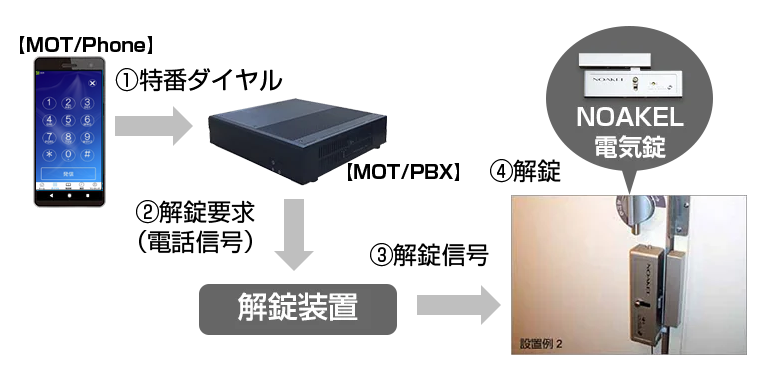

接続イメージ図

接続イメージ図

【対応ソフトウェアバージョン】

MOT/PBXバージョン
型番 リリースバージョン
M-V3、M-V3+B V5.15.1
S-V2 V5.15.1
M-V2、M-V2+B 準備中
※既設装置への工事にはアップデートが必要となります。

MOT/Phoneバージョン
型番 リリースバージョン
MOT/Phone iPhone版 V6.5.0以降
MOT/Phone Android版 V7.16.0以降

  • ※新規ユーザ様はソフトウェア利用料金が必要になります。既存ユーザ様は、ソフトウェア利用のライセンス契約が必要になります。
  • ※ドア1つに、内線番号を1つ割り当てる必要があります。入室、退室でダイヤルを分ける場合は、2つ割り当てます。
  • ※ドア用の内線番号は最大16個まで割り当てることができます。
  • ※ネットワーク越しでの解錠装置への接続はできません。

解錠装置について

現在対応している解錠装置は「TLAN-02SWA(制御ドア数2)」、「TLAN-08RL(制御ドア数8)です。入出力チャネル数の変更・各種の接続方法に対応し、内臓・外付けなどお客様のニーズに合わせた選択が可能です。

電気錠について

電気錠はNOAKEL製に対応しております。
電気錠について

NOAKEL製電気錠の特徴

  • ・MOT/PBX の解錠装置と連携可能(オプション TLAN02SWA+EXC7240AC)
  • ・扉や扉枠に穴を開けずに取りつけできるオプションあり、(外開け対応、内外開けに両対応するには扉枠のみに穴あけ必要(図3)
  • ・アルカリ単三電池2本で1年(10回/日)電池交換不要、電池消耗時2段階の警告音(開閉時音が変わります)、配線可能ならAC100V給電可能(別型番)
  • ・万が一電池が無くなった場合でも給電端子からの給電で解錠可能、故障時も非常解除機(オプション)で解錠可能。(図4)
  • ・リモコンは50億通りの組み合わせキ―で通信見通し7メートル、電波中継器で15メートル延長、4台まで連携可能リモコン1に対し鍵部n (電波の届く範囲)鍵部1に対しリモコン登録数25
  • ・こじ開けにも約100dBの大音量アラームで威嚇。かんぬき強度も最大約300kgまでの引っ張り強度を確立。
  • ・音と光で開閉動作を確認。(音量調整可能)
  • ・扉が濡れても安心な結露対策。(本体IPX5相当)
  • ・マグネットセンサーで施錠管理、いたずら等でかんぬき施錠3回失敗したらアラーム警告
図1 図1
 図2 図2
 図3 図3
 図4 図4

【電波中継で広範囲対応】

電波の届きが悪い時は無線中継器で到達距離を延ばせます。(電波中継器 EXC7240AC)
通常見通し7Mですが中継器を利用する事で15Mまで中継します。中継機は4台まで同時使用できるため、最大60Mまで電波が届きます。
中継機は電波を受信し、1秒後に再送します。その為中継器が4台あれば電波が届くまでに最大15秒かかります。
※実際には電波の届く範囲は環境により変化します。4階建てのマンションを2台の中継器で対応した例もあります。
【電波中継で広範囲対応】

【電気錠(NOAKEL)仕様】

項目 内容
電源 単3アルカリ乾電池2本/又はAC100V給電(配線必要、別型番製品)
操作ボタン リモコン・登録スイッチ
制御 リモコンによる操作、MOT/PBXよりオプション(TLAN02SWA+EXC7240AC)で解錠
表示 動作表示ランプ 1個
電池寿命 単3アルカリ乾電池で約1年(10回/日、年3650回操作) ※使用条件・設置環境・使用回数により、電池寿命が短くなる場合がありますが、故障ではありません。
アラーム音量 最大85dB/1m
カンヌキ強度 最大約300kg ※当社推奨設置方法にて
登録台数 25台
無線IDコード 約50億通り
アンテナ ステンレス製 14cm
外形寸法 50(H)×192(W)×38(D)mm ※カンヌキ、アンテナ含まず
重量 約0.7kg ※電池含まず
保存温度 -20~60℃
使用温度 -10~45℃
仕様湿度 25~90%RH (但し結露なきこと)
